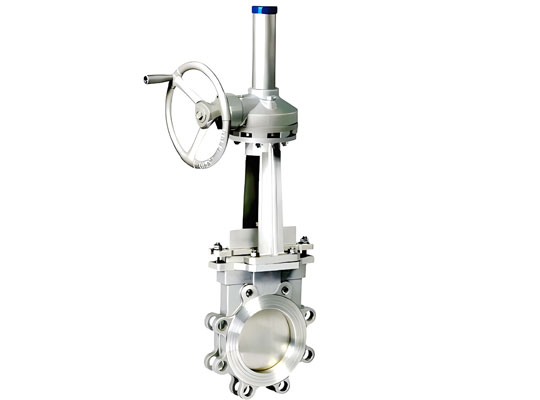

伞齿轮刀闸阀PZ573H

产品型号：	PZ573XHFY	公称通径：	50-2000mm	公称压力：	0.6MPa,1.0MPa,1.6MPa，150lb
产品材质：	铸钢、不锈钢等	适用温度：	≤425℃	适用介质：	纸浆、污水、煤浆、灰、渣水混和物等
连接形式：	对夹式


伞齿轮刀闸阀PZ573H产品概述：

伞齿轮刀闸阀PZ573H又名伞齿轮刀型闸阀，伞齿轮插板阀，由伞齿轮、阀体、不锈钢闸板、支架、填料、压盖等组成，适用于手轮不能开启的大口径阀门，比手轮开启轻松，摇动手柄即可开关，采用机械原理实现闸板的升降，是一种性价比高的刀闸阀，产品广泛适用于制药、冶金、电力、市政、污水处理、矿山、水利等领域。

伞齿轮刀闸阀产品特点：

该阀采取伞齿轮操作具有开启轻松、结构长度紧凑、重量轻、性价比高、安装简单、便于维修、使用方便，使用寿命长等优点，客户也可以根据实际需要选择其他驱动方式的阀门。

伞齿轮刀闸阀主要外形连接尺寸：

MPa	DN	L	D1	D2	H	n-M	MPa	DN	L	D1	D2	H	n-M
0.6MPa	50	48	90	110	300	4-M12	1.0MPa	50	48	100	125	300	4-M16
	65	48	110	130	310	4-M12		65	48	120	145	310	4-M16
	80	51	125	150	330	4-M16		80	51	135	160	330	4-M16
	100	51	145	170	380	4-M16		100	51	155	180	380	8-M16
	125	57	175	200	440	8-M16		125	57	185	210	440	8-M16
	150	57	200	225	500	8-M16		150	57	210	240	500	8-M20
	200	70	255	280	580	8-M16		200	70	265	295	580	8-M20
	250	70	310	335	670	12-M16		250	70	320	350	670	12-M20
	300	76	362	395	820	12-M20		300	76	368	400	820	12-M20
	350	76	412	445	900	12-M20		350	76	428	460	900	16-M20
	400	89	462	495	1020	16-M20		400	89	482	515	1020	16-M22
	450	89	518	550	1150	16-M20		450	89	532	565	1150	20-M22
	500	114	568	600	1250	16-M20		500	114	585	620	1250	20-M22
	600	114	670	705	1500	20-M22		600	114	685	725	1500	20-M27
	700	127	775	810	1750	24-M22		700	127	800	840	1750	24-M27
	800	127	880	920	2000	24-M27		800	127	898	950	2000	24-M30
	900	154	980	1020	2300	24-M27		900	154	1005	1050	2300	28-M30
	1000	165	1080	1120	2500	28-M27		1000	165	1115	1160	2500	28-M30
	1200	190	1295	1340	2800	32-M30		1200	190	1325	1380	2800	32-M36

伞齿轮刀闸阀订购须知：

1、所有在本公司订购阀门，保质期为12个月，质量三包，售后无忧，终生提供售后保障；

2、订购时需要提供产品名称、产品型号、公称通径、公称压力，产品材质以便核实生产及发货；

3、对于无法提供产品型号及特殊工况的阀门可与我司销售部联系，为您选型合适的产品以满足工况需要；

4、劳伦斯阀门的主打产品有刀闸阀、通风蝶阀、铸铁镶铜闸门、渠道闸门、插板阀、矿浆阀、防爆阀、均压阀、放散阀、配水闸阀等产品，生产通径2"-80"(DN50-DN2000mm),压力等级150LB-2500LB(0.01MPa-42Mpa),工作温度-196℃～1200℃等高、中、低压阀门，材料主要有灰铸铁、球墨铸铁、铝合金、铜合金、碳钢、铸钢、合金钢、不锈钢等，产品广泛适用于环保、水利、市政、电力、石化、冶金、高层建筑、造纸、食品、制药等领域，并可按用户要求定制各种非标阀门。
